Рекомендации по подбору дымососов БАГАН.
В каталоге представлены серийные дымососы, с терморазрывом по валу электродвигателя, для отопительных котлов и печей. Терморазрыв по валу электродвигателя существенно увеличивает срок "жизни" (эксплуатации) дымососа.
Индивидуально изготавливаем жаростойкие вентиляторы для различных технологических процессов, где требуется прокачивание газов с температурой выше 250°С, в том числе: пиролизных печей, инсинераторов, обжиг керамики, ИК газовых отопителей и т.п.
При необходимости выполняем уплотнение по валу (устранение подсоса газа) и дополнительную теплоизоляцию улитки (для высоких температур порядка 600°С).
Термостойкий дымосос «выдерживает» высокую температуру дымовых газов. Его можно/нужно ставить сразу за котлом в теплой котельной. Крыльчатка остаётся горячей и сухой, к ней ничего не прилипает. Температура на крыльчатке доходит до 150-400°С (выше температуры конденсации смолы). Смола и сажа "испаряются". Крыльчатка чистая и не заклинивается.
Мы решили проблемы передачи и эффективного отвода тепла от горячей крыльчатки на вал ротора асинхронного электродвигателя. Пропитка обмотки двигателя не пересыхает - обмотка не перегорает.
В таблице даны рекомендации по применению серийных дымососов нашего производства. В индувидуальном порядке, по согласованию сторон, возможна комплектация изделий электродвигателями иной мощности и/или числом оборотов.
В газовых котлах внутреннее сопротивление движению воздуха в камере сгорания на порядок ниже чем в твердотопливных - ориентируйтесь только на производительность по воздуху. В таблице приведены занижнные значения, по факту производительность на 5-10% выше, это можно учитывать при подборе дымососа для газового или жидкостного котла.
|
|
Газовая горелка |
Мощность твердотопливного котла |
||||||
|
до 80 кВт |
до 120 кВт |
до 320 кВт |
до 500 кВт |
до 1 мВт |
до 1,5 мВт |
|||
|
ДЫМОСОС |
ДС-1,45 |
ДС-1,9 |
ДС-2,2 |
ДС-2,7 |
ДС-3,15 |
ДС-3,8 |
ДН-6,3 |
ДН-7.2 |
| Крыльчатка, мм | Ø145 | Ø190 | Ø220 |
Ø270 |
Ø315 | Ø380 | Ø630 | Ø720 |
| Мощность, Вт | 170/250 | 170 / 180 (250) | 250 / 370 | 1500 / 2200 | 1100 | 1500 / 4000 | 7500 | 7500 |
| Напряжение, В | 220/380 | 220/380 | 220/380 | 380 | 220 | 380 | 380 / 660 | 380 / 660 |
| Число оборотов, 1/мин | 3000 | 3000 | 3000 | 1500 / 3000 | 3000 | 1500 / 3000 | 1500 | 1500 |
| Производительность, м3/час | 630 | 420/600 | 630/900 | 700/1400 | 1400 | 2000/4000 | 6100 | 11200 |
| ЗАМЕНЯЕТ |
Д-3,5 3кВт 1500 об |
ДС-2,7 2,2 кВт |
ДН-6,3 5,5 кВт 1000 об |
|||||
Нехватает производительности дымососа по воздуху для котла большой мощности? Можно параллельно в дымоход подключать два дымососа.

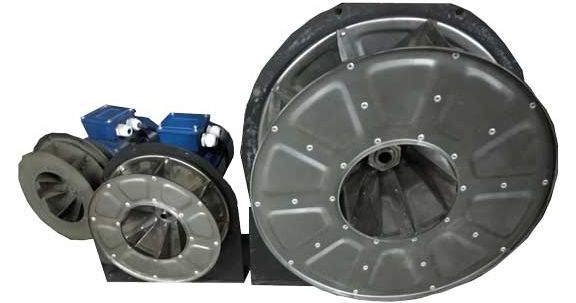

Изготавливаем жаростойкие вентиляторы (дымососы) с размерами крыльчаток 1,45...7,2.
Выпускаем дымососы с диаметром рабочего колеса от 1,45 до 72см , с односторонним всасыванием. Производительность устройств от 400 до 7000 кубических метров в час.
Их используют в твердотопливных котлах мощностью от 10 до 1500 кВт для удаления дымовых газов с температурой до +400ºС. Детали выполняются из углеродистых и коррозионностойких сталей марок 12Х18Н10Т (для температур перемещаемых газов выше 250°С улитка с рабочим колесом также из этой стали).
Крыльчатка - рабочее колесо из штампованных деталей сбалансированное на стенде. Пониженный шум и увеличенный срок службы.
Ценовая доступность дымососа позволила ему стать незаменимым дополнением к печам, котлам и каминам в домах и коттеджах, т.к. других качественных предложений на нашем рынке нет. Альтернатива - только дорогие импортные эжекторные дымососы.
Запатентованное решение полностью исключает передачу тепла от крыльчатки к двигателю, что делает конструкцию дымососа надежной и недорогой. На конструктив термостойких дымососов получен патент РФ на изобретение №2659833 "Способ и устройство охлаждения ротора и электродвигателя дымососа" (приоритет с 4 июля 2017 г., исключительное право до 4 июля 2037 г.
 |
 |
|
|
Показания тепловизора на валу электродвигателя |
||
Выборочно дымососы BAGAN проходят через испытание открытым огнем.
По показаниям биметаллического термометра до температуры 450°С.
|
Обычный дымосос, работающий при температуре до 200°С, надо охлаждать (ставить на улице). Смола из дымовых газов конденсируется при температуре ниже +80°С. В холодное время года на холодной крыльчатке активно конденсируется смола и налипает сажа. Обрастание крыльчатки грязью всегда заканчивается её заклиниванием и электродвигатель сгорает. |
|
|
После установки нашего дымососа, резко поднимается температура в топке котла, за счет подачи достаточного количества воздуха для полного сгорания топлива (в т.ч. смолы и сажи), исчезает черный дым из трубы и не требуется чистка, как самого котла, так и дымовых труб.
- Автоматизируется процесс работы котла путем отключения дымососа при достижении установленной температуры и его включения при падении температуры ниже установленной нормы, что исключает постоянный присмотр человека за котлом.
- Полностью исключается черный дым из трубы, а также копоть и сажа т.к. дымосос, как горн в кузнице, резко увеличивает количество кислорода в топке, что обеспечивает полное сгорание угля.
- Увеличивается мощность котла.
- Значительно увеличивается КПД котла.
- Исключается попадание дыма в помещение.
- Печь топится при любой погоде, даже когда нет тяги, т.к. дымосос нагнетает воздух в котел принудительно, а дым удаляет через трубу, в которую установлен.
- Дымососы создающие высокую скорость воздушного потока (особенно при 3000 оборотов в минуту) способствуют самоочистке теплообменика - абразивный эффект от дыма с мелкими частичками.
|
Следите за температурой дымовых газов на выходе из котла! Мы постоянно напоминаем о необходимости устанавливать биметаллический термометр на дымовой трубе сразу за котлом, до дымососа. Загрязнение теплообменика сопровождается ростом температуры дымовых газов на выходе из котла и увеличенние расхода топлива с падением температуры теплоносителя. Возможен сильный перегрев крыльчатки отключенного дымососа - она сдеформируется. Быстрому загрязнению теплообменика способствует неправильный запуск котла и длительная его работа с "холодным" теплоносителем (происходит конденсирование смол на стенках теплообменика). Своевременная чистка котла - это экономия на топливе. Надоело часто чистить котел? Ставьте трехходовой кран и байпас! В наших котлах встроены байпас и трехходовой кран. |
Надежность и длительный срок эксплуатации дымососа - термостойкость.
Опыт работы в атомной промышленности и участие в разработках средств защиты возвращаемых космических челноков от высоких температур, позволяют нам решать сложные технические проблемы, которые для не профильных специалистов кажутся фантастическими и невозможными!
Открытым огнем прожигаем дымосос.
В конце видео через тепловизор показана температура на моторе - он холодный.
Проверяем не дымовыми газами, а открытым пламенем горелки. Пламя газовой горелки разогревает крыльчатку дымососа БАГАН во время критических испытаний до красна.
Несколько часов без остановки...
Пламя газовой горелки разогревает крыльчатку дымососа во время его критических испытаний до красна. Температура исходящих газов из дымососа достигает 450 °С. Тем не менее температура на поверхности электрического двигателя дымососа не превышает 53 °С. Это обеспечивает нормальную работу подшипников двигателя и его обмотки.
Дымосос отработал в таком запредельно высокотемпературном режиме 24 часа без потери работоспособности и мы его включаем в таком режиме для демонстрации потребителям высокой эффективности теплозащиты и надежности конструкции изделия.
|
Многие специалисты по котельному оборудованию (из-за сложившихся стереотипов, инертности мышления) отказываются верить своим глазам и называют эти видео фейком |
Наглядно показано то, что инновационная конструкция дымососа исключает передачу тепла от раскаленной крыльчатки и улитки на двигатель.
