При запуске дизельного мотора зимой возникают проблемы.

Это связано с тем, что содержащийся в дизельном топливе парафин при отрицательных температурах кристаллизуется. Это влечет за собой:

  • плохой холодный запуск;
  • появление сбоев в работе;
  • заметное снижение мощности, особенно при обгоне на трассе.

При низких температурах топливный фильтр не пропускает топливный конденсат и быстро забивается. Начинается топливное голодание двигателя: сначала не набираются обороты и в конце-концов он перестает работать.


Электроподогрев топливного фильтра в морозы без термочехла не эффективен и требует в разы большей мощности тепловыделения и высокой температуры нагревательного элемента.


При движении автомобиля чехол препятствует активному продуванию (охлаждению).

Бандажный ПТФ-12 на топливном фильтре

Основное решение.

Электроподогрев + теплоизоляция топливного фильтра.


  1. При включённом моторе от бортовой сети (не используя заряд аккумулятора) прогревается топливный фильтр, закрытый термочехлом. Это сохраняет фильтр в рабочем состоянии во время поездки и между запусками мотора.
  2. Перед запуском мотора (за 15-20 минут) от аккумулятора подогревается топливный фильтр, что обеспечит гарантированный запуск дизеля. Затем электропитание подогревателя от электрогенератора (сохраняется заряд аккумулятора).



Современный электроподогрев.

  • Оптимальная мощность нагревательного элемента (не завышенная), для сохранности аккумулятора в рабочем состоянии. Избыточная мощность нагревательного элемента это большое сечение кабеля для подключения к бортовой сети и ограничения по местам подключения - иначе велика вероятность пожара.
  • Температура поверхности нагревательного элемента не должна превышать температуру воспламенения материалов и жидкостей в моторном отсеке (100°С превышать небезопасно).
  • Терморегулирование по температуре корпуса топливного фильтра - плюс 4°С выше точки конденсирования.
  • Устройство должно устанавливаться без конструктивных изменений самого автомобиля и легко демонтироваться (не препятствовать обслуживанию фильтра). Это бандажный чехол из ткани с теплоизоляционным слоем.


Видео о проверке ПТФ на работоспособность




Решение от БАГАН.

Бандажный подогреватель топливного фильтра (ПТФ) с низкотемпературным нагревательным элементом из композитного материала с питанием по 12В или 24В, со встроенным термочувствительным элементом. Греет при температуре ниже плюс 4°С (±1°С), измерения температуры происходят в зоне нагрева.


Универсальный размер - подходит для большинства размеров топливных фильтров. Легко устанавливается (на липучках) на фильтр без использования инструмента. Защитный чехол из сумочной ткани с грязеотталкивающей пропиткой и с негорючим утеплителем.


Мощность обогрева поднята до 40Вт! Время полного разогрева ПТФ составляет не более 5 минут. Время разогрева топливного фильтра составляет 10-15 минут, в зависимости от температуры окружающей среды.


Надежно, эффективно и безопасно подогревает топливный фильтр

при температуре окружающего воздуха до минус 50°С.

Электро- и пожаробезопасен!



Конструкция ПТФ (BAGAN):

Состоит из:

  • плоского гибкого греющего элемента;
  • наружного теплозащитного слоя;
  • крепежных лент с липучками;
  • соединительного провода;
  • платы электронного термовыключателя с термочувствительным элементом.

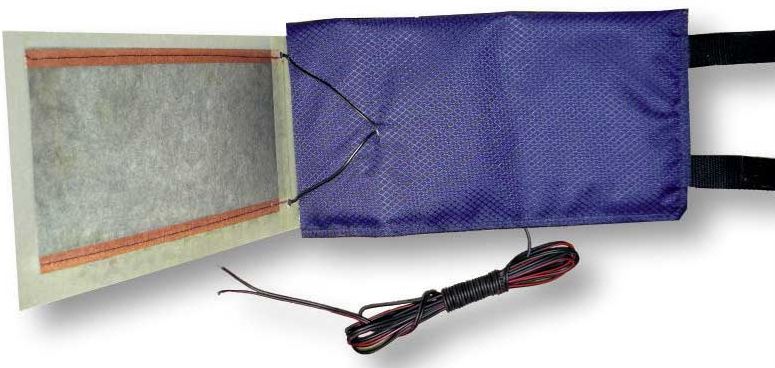

Конструкция бандажного ПТФ, производства БАГАН


Допускается чистка поверхности чехла ПТФ тканью или щеткой без применения воды или растворителей, без скручивания и сминания в месте крепления шнура питания.



Монтаж ПТФ.

Подогреватель крепится (на липучках) снаружи на топливный фильтр, без его демонтажа и разбора (в отличие от встраиваемых подогревателей).



Подключение ПТФ.

Питание может производиться от бортовой сети автомобиля, автомобильного аккумулятора или любого другого источника постоянного или переменного тока напряжением до 13,5 В или 24В (в зависимости от модели ПТФ). Рекомендуется производить питание ПТФ от бортовой сети автомобиля, которая включается замком зажигания, например, гнездо прикуривателя.


Соблюдайте полярность при подключении: красный провод на +!

Подключение ПТФ выполняется проффесиональным автоэлектриком!



Принцип работы.

После подачи питания на ПТФ термовыключатель начинает постоянно измерять температуру. Если температура ниже плюс 4°С, включаются нагревательные элементы. Как только температура поднимется выше плюс 4°С нагревательные элементы отключаются. Терморегулятор продолжает следить за температурой, как только температура опустится ниже плюс 4°С он снова включит нагреватели. И далее по циклу.



Как правильно прогревать топливный фильтр?

В мороз ПТФ включается поворотом ключа в замке зажигания, в положение "включение цепи питания автомобиля" (без запуска двигателя) и выдержкой времени около 15 мин. Время прогрева зависит от температуры окружающего воздуха, при  минус 5°С оно будет менее 15 минут.


После этого производится возврат ключа в замке зажигания в исходное состояние, для повторного включения цепи питания автомобиля. Снова включаем цепь питания автомобиля и дожидаемся погасания лампочки индикатора накала свечей. И только после это запускаем двигатель.




Использование автомобильной сигнализации для дистанционного запуска мотора.

Не у всех сигнализаций есть алгоритм прогрева ПТФ в зимнее время (отсутствует реле времени). Например в сигнализации «Пандора» предусмотрена такая возможность - алгоритм прогрева ПТФ.


Использование автозапуска в мороз на дизельном моторе без реле времени приводит к тому, что в первый момент двигатель запускается, но из-за того, что топливный фильтр не прогрет и топливо не проходит через него - двигатель глохнет и повторные автоматические попытки запуска двигателя приводят к разряду аккумулятора.



ВНИМАНИЕ!

Не следует в мороз запускать дизельный двигатель до окончания прогрева топливного фильтра, так как он заведется на остатках топлива, а потом заглохнет (через замерзший топливный фильтр топливо не проходит).
