Артикул: 1253

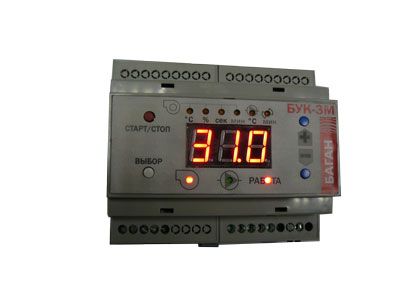

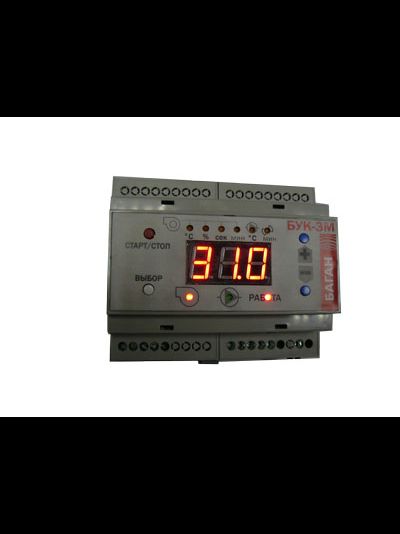

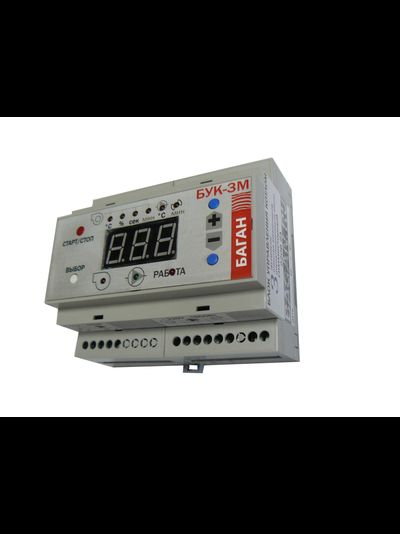

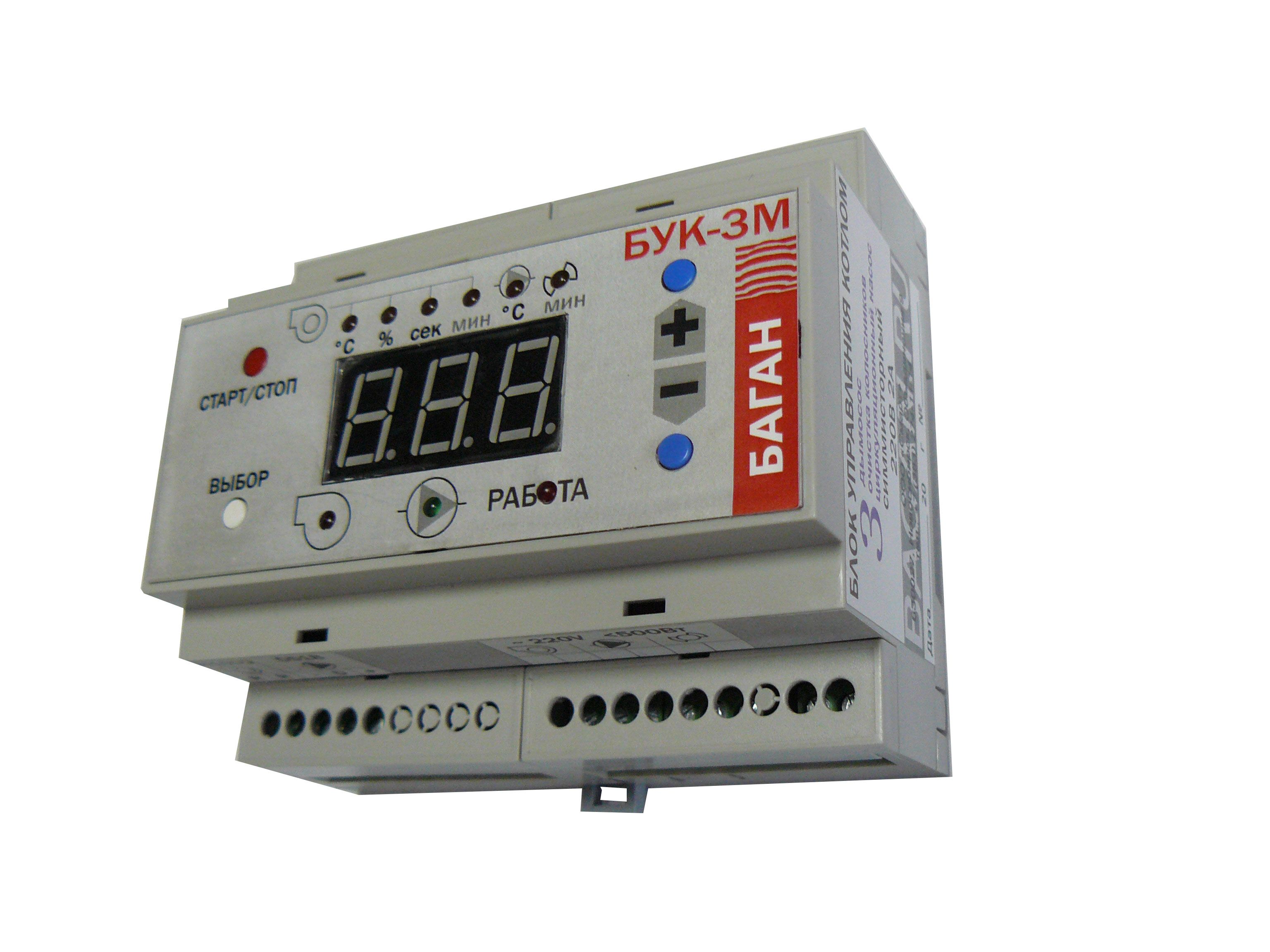

Блок управления твердотопливным котлом БУК-3М на дин-рейку

Обеспечивает экономную и безопасную работу твердотопливного котла с ручной загрузкой топлива. Автоматизирует процесс горения в твердотопливных водогрейных котлах и обеспечивают наивысший КПД по топливу, управляя работой по заданной потребителем температуре теплоносителя:

  • дымососа (до 500 Вт);
  • механизма прочистки колосников (до 500 Вт);
  • циркуляционного насоса (до 500 Вт).

Для 380 В и большей мощности использовать контакторы.


Предусмотрена защита от кратковременных (до 10 сек) отключений электропитания при отсчете рабочих таймеров. После длительных отключений (более 10 секунд) контролер возобновляет работу на том же месте, но с обнуленным таймером циклов.

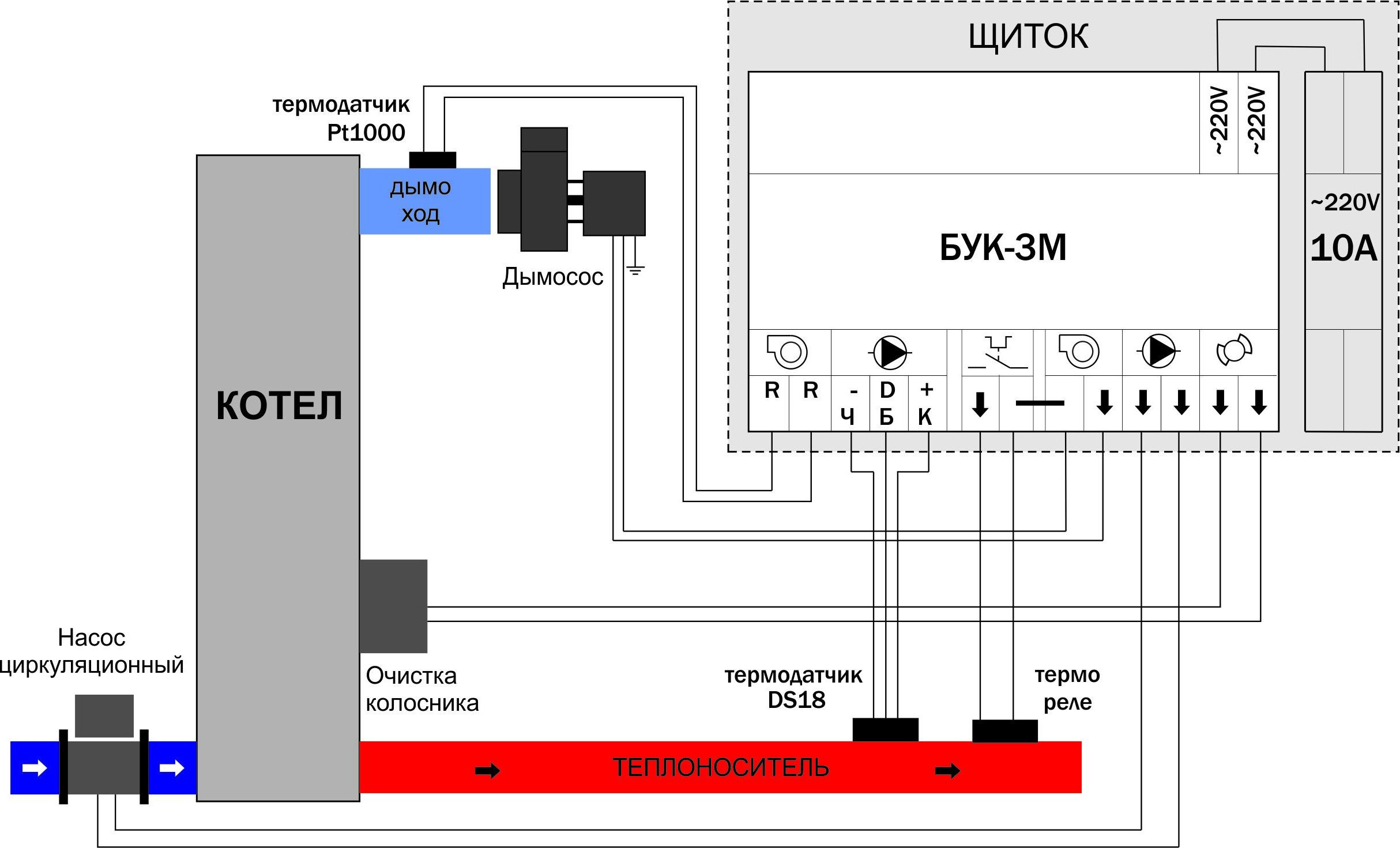

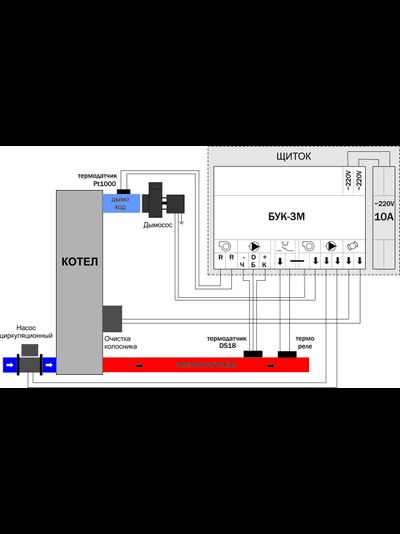

Комплектуется датчиками:

  • цифровым DS-18 на шнуре 1,5м для измерения температуры теплоносителя;
  • биметаллическим термостатом на 95°С на шнуре 1,5м;
  • РT-1000 на шнуре 1м для контроля температуры дымовых газов (приобретается дополнительно).
хит
6 000

Обеспечивает экономную и безопасную работу твердотопливного котла с ручной загрузкой топлива. Автоматизирует процесс горения в твердотопливных водогрейных котлах и обеспечивают наивысший КПД по топливу, управляя работой по заданной потребителем температуре теплоносителя:

  • дымососа (до 500 Вт);
  • механизма прочистки колосников (до 500 Вт);
  • циркуляционного насоса (до 500 Вт).

Для 380 В и большей мощности использовать контакторы.


Предусмотрена защита от кратковременных (до 10 сек) отключений электропитания при отсчете рабочих таймеров. После длительных отключений (более 10 секунд) контролер возобновляет работу на том же месте, но с обнуленным таймером циклов.


Комплектуется датчиками:

  • цифровым DS-18 на шнуре 1,5м для измерения температуры теплоносителя;
  • биметаллическим термостатом на 95°С на шнуре 1,5м;
  • РT-1000 на шнуре 1м для контроля температуры дымовых газов (приобретается дополнительно).
  • Описание

    Контроллер автоматически определяет и контролирует следующие режимы:

    • Розжиг;
    • Определение угасания котла;
    • Поддержание горения;
    • Антизамерзание;
    • Антистоп;
    • Звуковая сигнализация (ошибки).

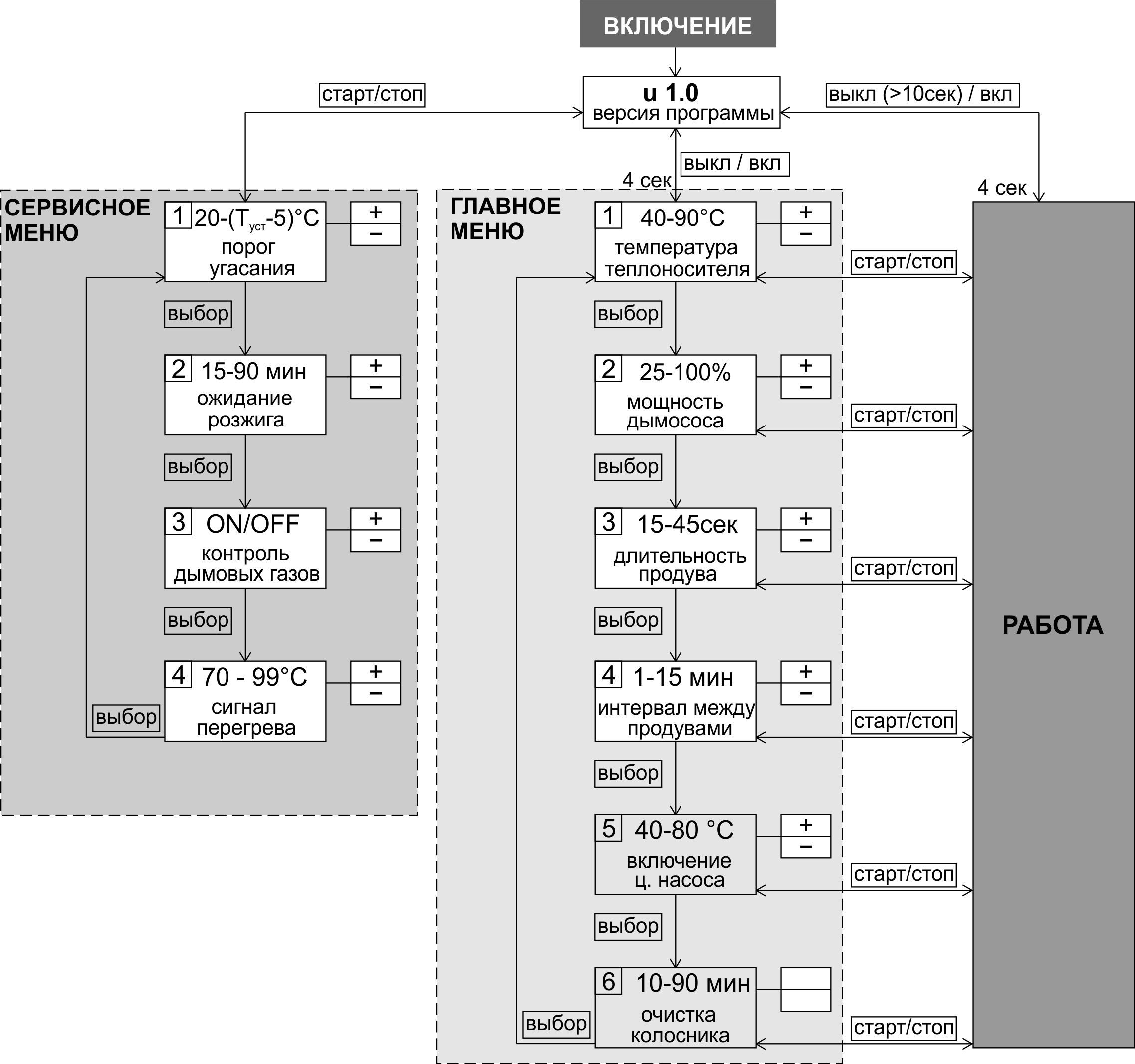

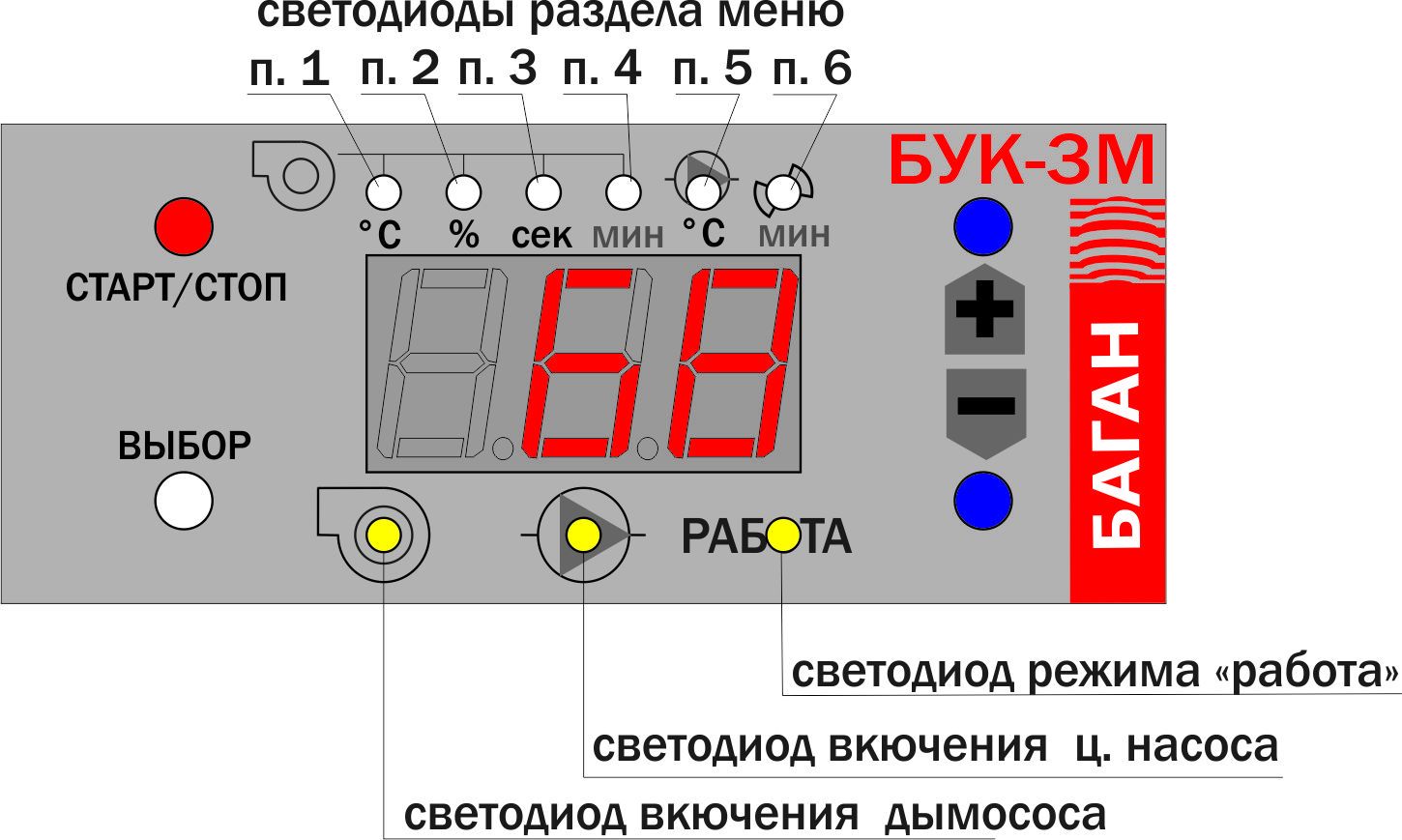

    Предусмотрено три режима:

    1. Работа («Старт»), светодиод «работа» светится непрерывно;
    2. Главное меню («Стоп»), светодиод «работа» не светится;
    3. Сервисное меню (доступ к нему в течение первых 4 секунд после включения питания, когда отображается версия прошивки), светодиод «работа» мигает;

    В режиме работы контроллер опрашивает датчики температуры (теплоносителя и дымовых газов) и формирует выходные сигналы управляющие работой: механизма очистки колосников, подачи топлива и циркуляционным насосом. На индикаторе отображается фактическое значение температуры теплоносителя. Непрерывно светится светодиод работа.


    Включения циркуляционного насоса и дымососа сигнализируются непрерывным свечением соответствующих им светодиодов под индикатором температуры.


    Механизм очистки колосников и подачи топлива включатся на 5 секунд через заданный интервал времени, который пользователь подбирает самостоятельно опытным путем под конкретное топливо (для его полного сгорания).


    Подробнее в паспорте и руководстве по эксплуатации.

  • Характеристики

    Напряжение питания
    ~ 220 В
    Подключаемая нагрузка
    механизм очистки колосников / дымосос/ циркуляционный насос - по 500 Вт

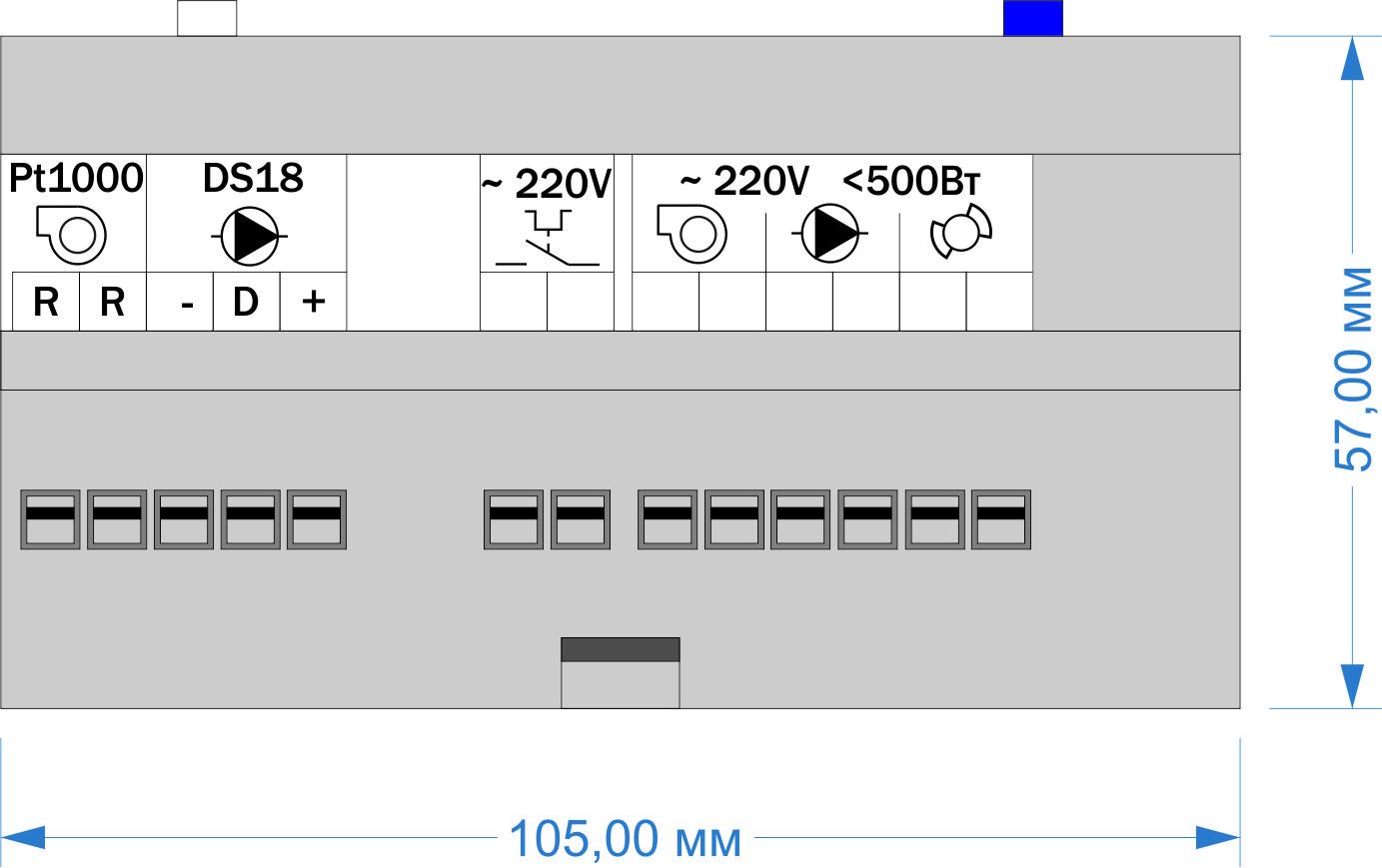

    Подключение нагрузки
    через клеммы на корпусе
    Выход на нагрузку
    симмисторный

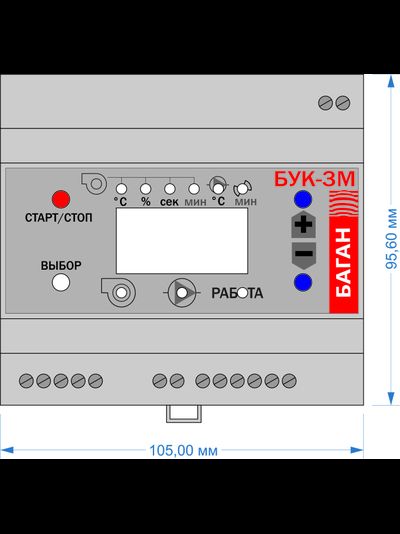

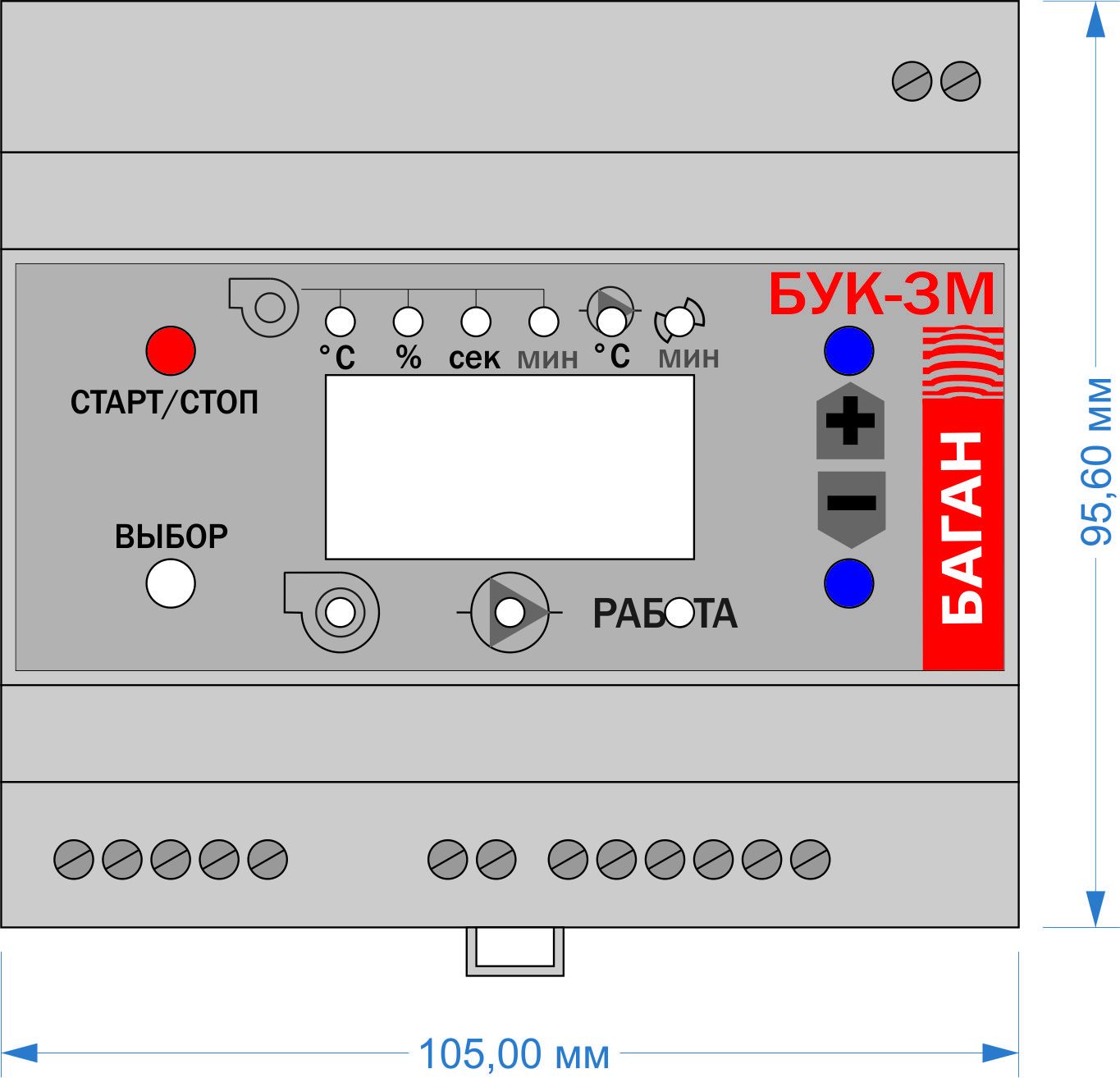

    Тип корпуса
    на дин-рейку 6-ти модульный
    Датчики температуры теплоносителя
    DS18
    Диапазон задания температуры включения циркуляционного насоса
    40…80°С, с шагом 5°С
    Интервал срабатывания очистки колосников
    10…90 мин., с шагом 10 минут
    Диапазон задания температуры теплоносителя (отключение дымососа)
    Туст=40…90 °С с шагом 1°С
    Звуковой сигнал перегрева
    70…99°С, шаг 1°С
    Ожидание розжига
    15, 30, 45, 60, 75, 90 мин
    Порог угасания
    20…(Туст-5)°С, с шагом 1°С
    Предохранитель
    Установить выключатель автоматический модульный
    Подключение питания
    клеммы на корпусе 220В (190-250В)
    Регулирование дымососа по датчику температура дымовых газов
    150°C (понижение мощности), 200°С (отключение)
    Регулирование дымососа по мощности
    25, 50, 75, 100%
    Регулирование дымососа по продолжительности продува
    15…45 сек, с шагом 5 сек
    Регулирование дымососа по периоду продува
    1…15мин., с шагом 1 мин
    Датчики температуры дымовых газов
    Pt-1000 (доп. опция)
